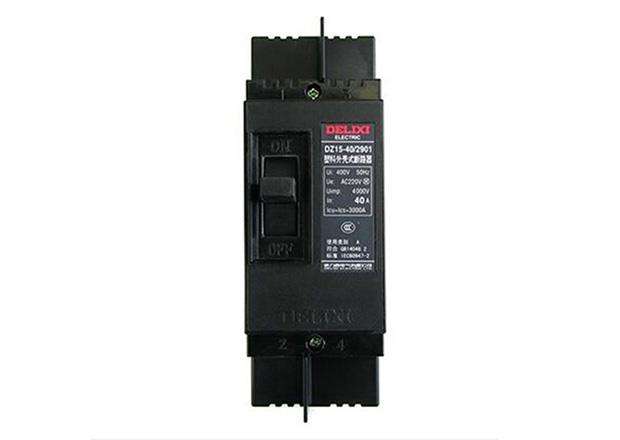

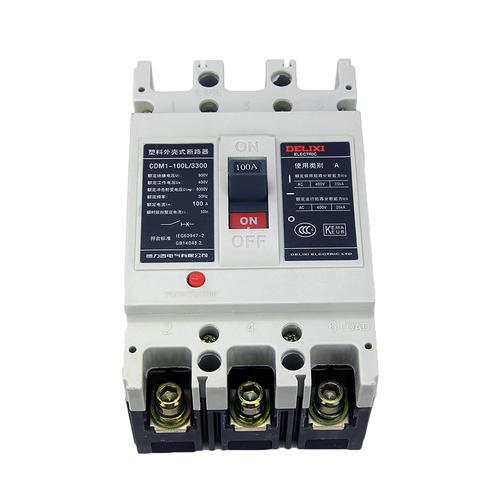

  情况概述： 塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。 塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

工作条件： 周围空气温度 ○ 周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空气温度24h的平均值不过+35℃。 海拔:安装地点的海拔不过2000m。 大气条件： 大气相对湿度在周围空气温度为+40℃时不过50%;在较底温度下可以有较高的相对湿度;*湿月的月平均*相对湿度为90%,同时该月的月平均*低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。 污染等级:污染等级为3级

工作原理： 低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。 当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。 当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。 当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。 当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

产品型号：

CDM1-63L/3300 63A
CDM1-125L/3300 63A
CDM1-250L/3300 225A
CDM1-400L/3300 225A
CDM1-630L/3300 630A
CDM1-800L/3300 630A
CDM1-1250/3300 1250A

CDM1-63M/3300 63A
CDM1-125M/3300 63A
CDM1-250M/3300 225A
CDM1-400M/3300 225A
CDM1-630M/3300 630A
CDM1-800M/3300 800A
CDM1-1250/3300 1000A

CDM1-800H/3300 800A
CDM1-400H/3300 225A
CDM1-400H/3300 200A
CDM1-400H/3300 250A
CDM1-400H/3300 315A
CDM1-400H/3300 350A
CDM1-400H/3300 400A

CDM1-63M/4300 50A
CDM1-63L/4300 50A
CDM1-125M/4300 50A
CDM1-125L/4300 50A
CDM1-250L/4300 125A
CDM1-250M/4300 125A
CDM1-400M/4300 200A
CDM1-400L/4300 250A
CDM1-630L/4300 500A
CDM1-630M/4300 500A
CDM1-800M/4300 500A

DZ20Y-100T/3300 16A
DZ20Y-225T/3300 100A
DZ20Y-400T/3300 400A
DZ20Y-630T/3300 400A

CDM1-125L/3300D 100A
CDM1-250L/3300D 125A
CDM1-400L/3300D 200A
CDM1-400M/3340D 225A
CDM1-630L/3340D 400A
CDM1-800L/3300D 500A
CDM1-1250/3300D 700A

CDM6i-250L/3300
CDM6i-63L/3300
CDM6i-100L/3300
CDM6i-125L/3300
CDM6i-160L/3300
CDM6i-400L/3300
CDM6i-630L/3300
CDM6i-800L/3300
CDM6i-63M/3300
CDM6i-100M/3300
CDM6i-160M/3300
CDM6i-250M/3300
CDM6i-400M/3300
CDM6i-630M/3300
CDM6i-800M/3300
CDM6i-800S/3300
CDM6i-630S/3300
CDM6i-400S/3300
CDM6i-250H/3300
CDM6i-160S/3300
CDM6i-160H/3300
CDM6i-100S/3300

CDM6i-63L/4300A
CDM6i-100L/4300A
CDM6i-125L/4300A
CDM6i-160L/4300A
CDM6i-250L/4300A
CDM6i-400L/4300A
CDM6i-630L/4300A
CDM6i-800L/4300A
CDM6i-800M/4300A
CDM6i-630M/4300A
CDM6i-630S/4300A
CDM6i-400M/4300A
CDM6i-400S/4300A
CDM6i-250M/4300A
CDM6i-250S/4300A
CDM6i-160S/4300A
CDM6i-160M/4300A
CDM6i-100M/4300A
CDM6i-63M/4300

CDM6Li-125C/3300
CDM6Li-125L/3300
CDM6Li-125M/3300
CDM6Li-160M/3300
CDM6Li-160L/3300
CDM6Li-160C/3300
CDM6Li-250C/3300
CDM6Li-250L/3300
CDM6Li-250M/3300
CDM6Li-400L/3300
CDM6Li-400M/3300
CDM6Li-630M/3300
CDM6Li-630L/3300

CDM6Li-630L/4300A
CDM6Li-630M/4300A
CDM6Li-400M/4300A
CDM6Li-400L/4300A
CDM6Li-250C/4300A
CDM6Li-250L/4300A
CDM6Li-250M/4300A
CDM6Li-160C/4300A
CDM6Li-160L/4300A
CDM6Li-160M/4300A
CDM6Li-125M/4300A
CDM6Li-125L/4300A
CDM6Li-125C/4300A
